isometricos

Una proyección isométrica es un método gráfico de representación, más específicamente una axonométrica1 cilíndrica2ortogonal.3 Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.
El término isométrico proviene del idioma griego: "igual al tiempo", y al castellano "igual medida" ya que la escala de medición es la misma en los tres ejes principales (x, y, z).
La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.Resultado de imagen para isometricos dibujo tecnico

Comentarios

Publicar un comentario

Entradas populares de este blog

formatos

Imagen
Concepto Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457, se especifican las características de los formatos. Dimensiones Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia. Según las cuales: Un formato se obtiene por doblado transversal del inmediato superior. La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir 1/√2 . Y finalmente para la obtención de los formatos se parte de un formato base de 1 m². Aplicando estas tres reglas, se determina las dimensiones del formato base llamado A0 cuyas dimensiones serían 1189 x 841 mm. El resto de formatos de la serie A, se obtendrán por doblados sucesivos del formato A0. La norma estable para sobres, carpetas, archivadores, etc. dos series auxiliares B y C. Las dimensiones de los forma
Leer más

letra tecnica

Imagen
             Letra técnica La rotulación es el arte de escribir las letras y números con arreglos a unas normas ya establecidas. Fue durante el final del siglo XIX cuando C.W. Reinhardt (antiguo dibujante en jefe de la Engineering News) vio la necesidad de crear un tipo de letra sencilla y legible, que pudiera ser hecha con trazos simples. Es por ello que desarrollo alfabetos de letras mayúsculas y minúsculas, basado en letras góticas y en una serie sistemática de trazos. Después de Reinhardt, se empezaron a desarrollar una diversidad innecesaria y confusa de estilos y formas de letras. Luego interviene entonces la American Standards Association, en 1935 para establecer normas de letras que se conocen hoy en día como normas ASA, el cual, vendría a estandarizar el Comité de normas Alemanas (DIN, 1916), lo cual en el Siglo XIX, con el desarrollo industrial y del Dibujo Técnico se vio la necesidad de una letra sencilla y legible que cubriera el alfabeto de letras mayúsculas y mi
Leer más

sistema europeo y americano

Imagen

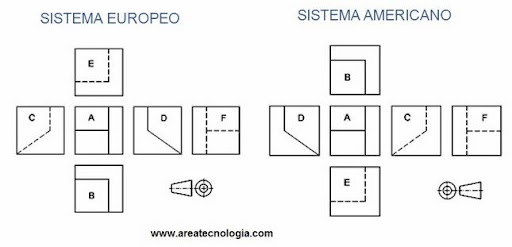

En el sistema europeo el objeto o pieza se sitúa entre los planos de proyección y el observador, por tanto las proyecciones de dicha pieza quedarán situadas en el plano de proyección de la siguiente manera: ·           El alzado  es la vista principal, las otras se disponen alrededor de él. ·           Las plantas  se colocan alineadas con el alzado verticalmente: o      Superior: se sitúa debajo del alzado. o      Inferior: se coloca sobre el alzado. El resto de las vistas se sitúan alineadas con el alzado horizontalmente: ·           El perfil izquierdo : se coloca a la derecha del alzado ·           El perfil derecho : se sitúa a la izquierda del alzado ·           El alzado posterior : se coloca a la derecha del perfil izquierdo. En la imagen izquierda puedes ver cómo la pieza se sitúa entre el observador y el plano de proyección quedando su proyección por detrás de dicha pieza. En el sistema americano los planos de proyección se sitúan entre el observador y
